OPPO旗下小方瓶快充系列迎来新成员——120W双口超等闪充氮化镓充电器。该居品不绝了小方瓶符号性造型,并带来明媚暖阳、玫雾绒纱两种全新配色,辨识度更高。
居品赈济OPPO 120W专有超等闪充,同期兼容65W PD快充及UFCS和会快充合同,可兴奋OPPO手机、条记本电脑等多品牌建筑的快充需求。
其配备的双USB-C接口赈济双建筑同期快充,使用愈加纯真。插脚部分则取舍稳妥新国标GB1002-2024圭表的绝缘保护假想,安全性进一步栽植。底下充电头网将通过详备拆解,带世界深刻了解这款新品的假想与作念工。
OPPO 120W小方瓶氮化镓充电器外不雅

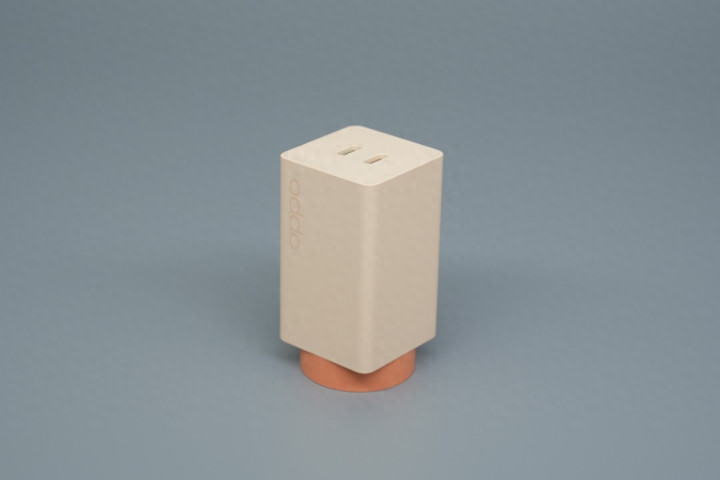

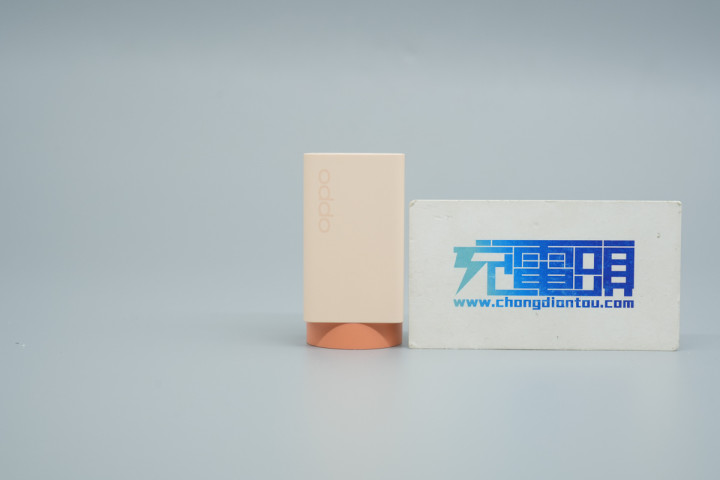

居品不绝和系列小方瓶造型假想,全新的明媚暖阳配色让其看上去更有温润感和辨识度。

腰围一面假想有OPPO品牌。

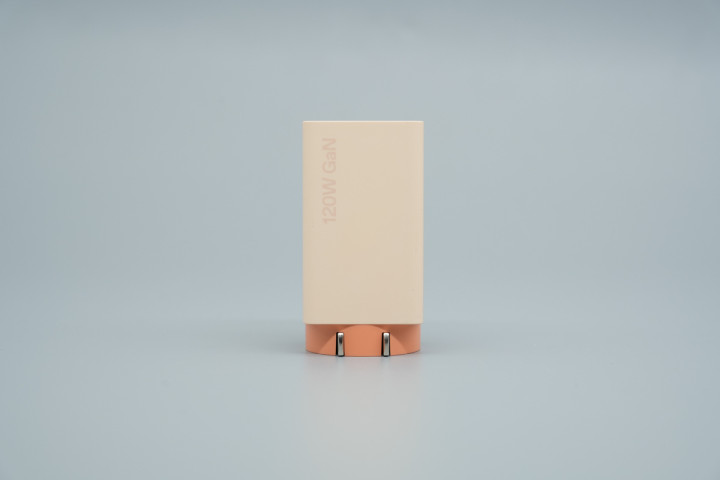

另一面假想有120W GaN字样。

“瓶盖”顶部印有居品参数信息。

充电器参数特写
型号:OSCBBCBBAC
输入:100-130V~50/60Hz 2.5A
单口输出:5V3A、9V3A、12V3A、15V3A、20V2.25A、11V7.3A、5-21V2.25A Max
双口输出:
C1+C2:55W Max+33W Max或27W+18W
输入:200-240V~50/60Hz 2.5A
单口输出:5V3A、9V3A、12V3A、15V3A、20V5A、11V11A、5-21V5A
双口输出:
C1+C2:80W Max+45W Max或45W Max+18W
制造商:OPPO广东出动通讯有限公司

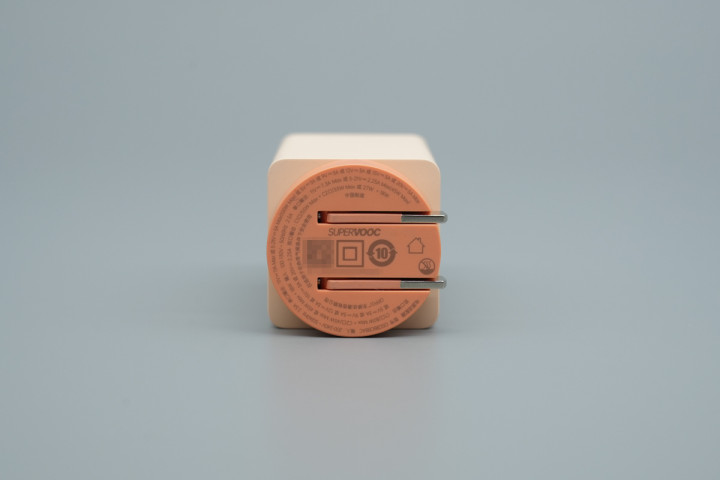

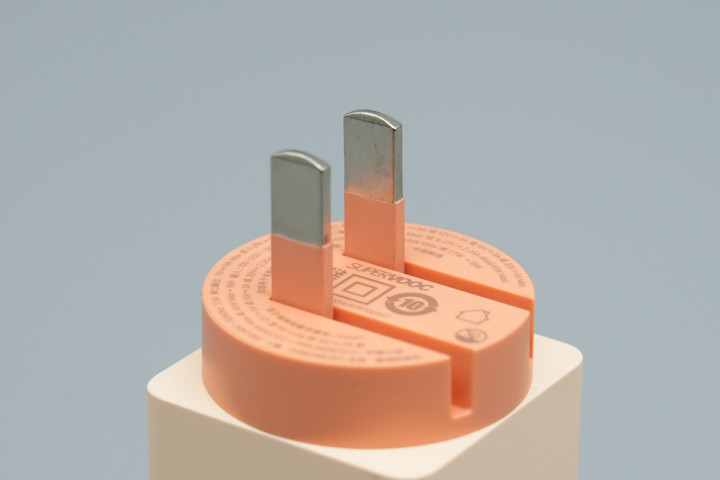

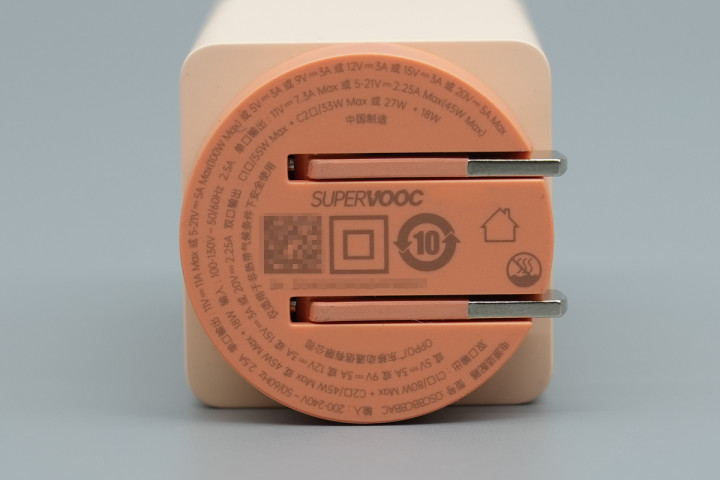

充电器配备新国标可折叠国标插脚。

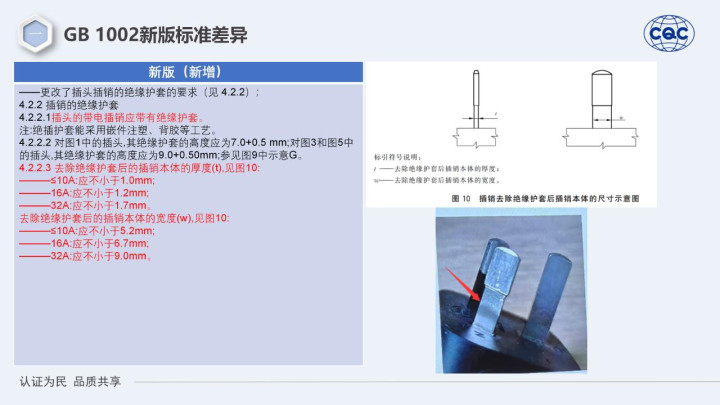

值得一提的是,“瓶盖”同期亦然专为插脚假想的绝缘保护,稳妥新国标 GB1002-2024《家用和访佛用途单相插头插座型式、基本参数和尺寸》圭表,安全性大幅栽植。

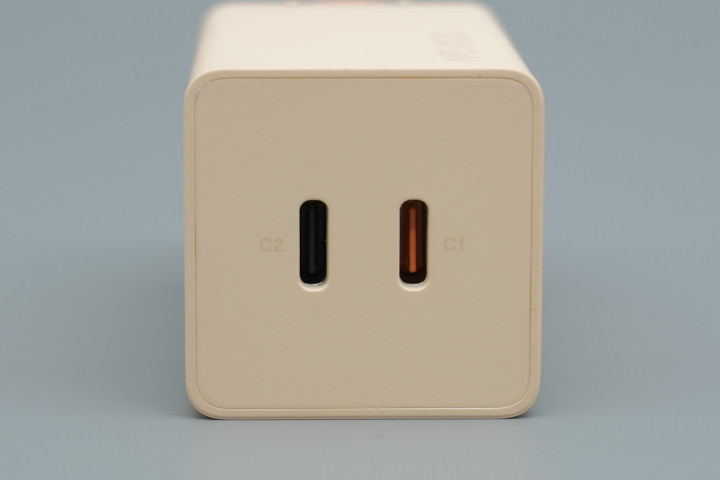

输出端为双USB-C口建立,赈济双建筑同期快充,大幅栽植充电效果。

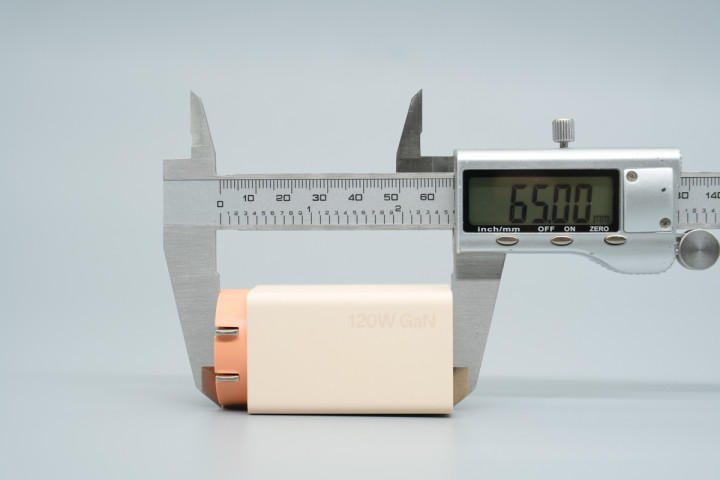

实测充电器机身长度为65mm。

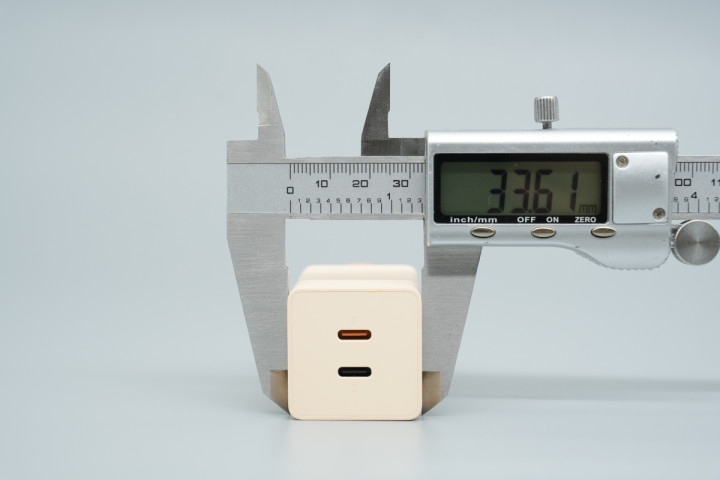

宽度为33.61mm。

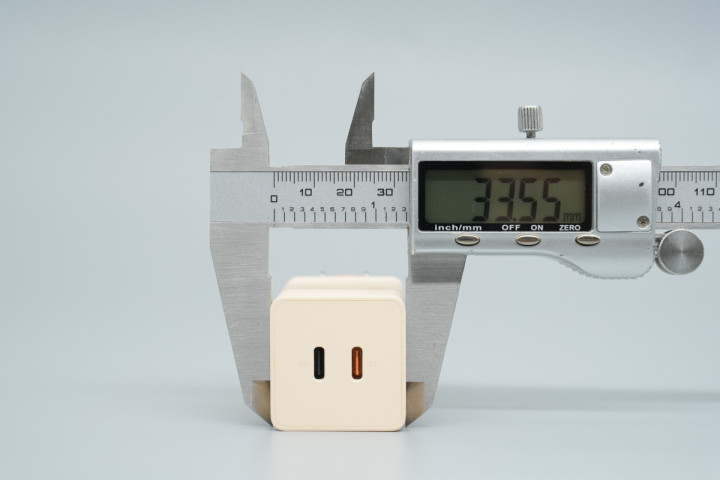

厚度为33.55mm。

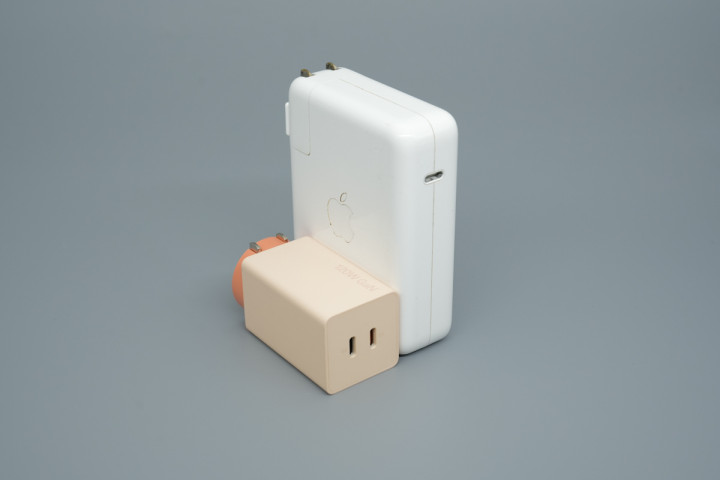

和苹果140W氮化镓充电器放在一谈对比,体积上风相配彰着。

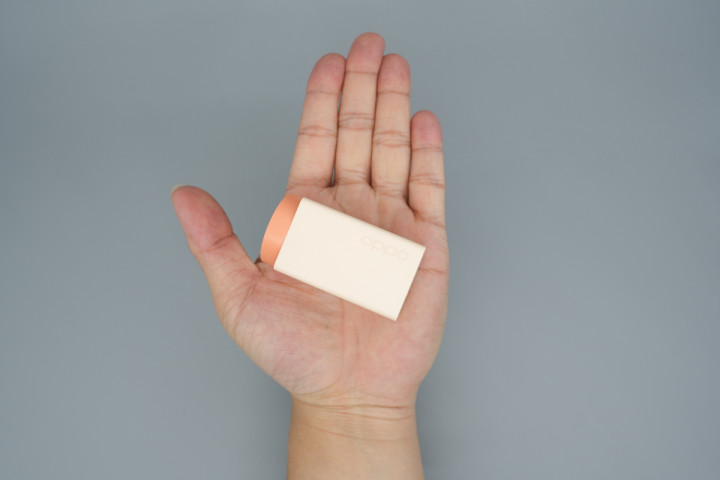

居品拿在手上的大小直不雅感受。

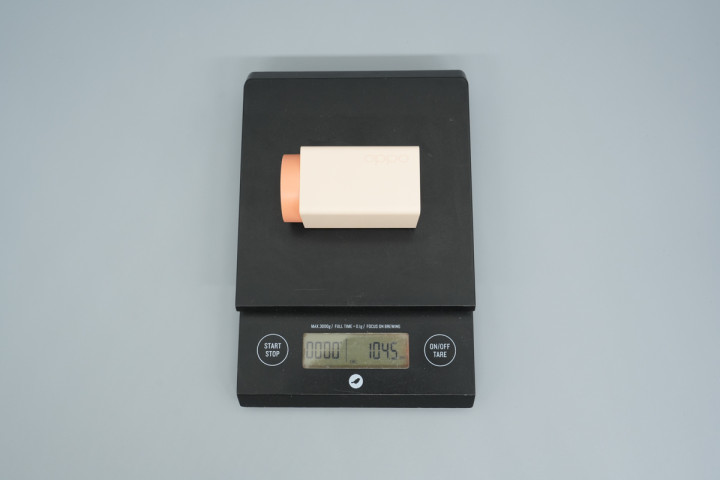

另外测得充电器分量约为105g。

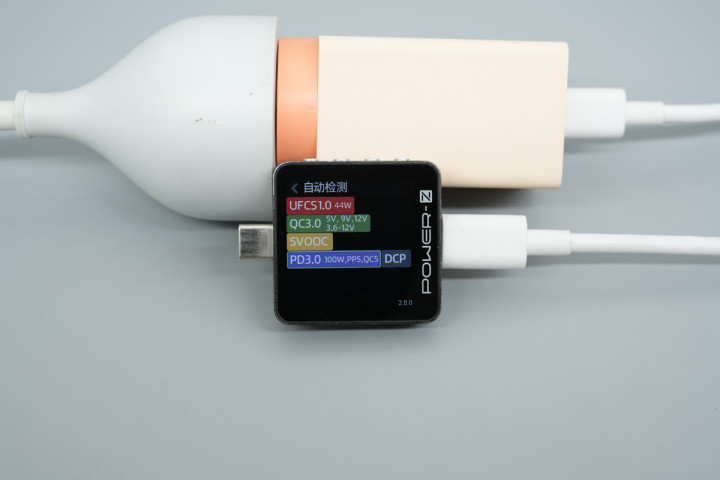

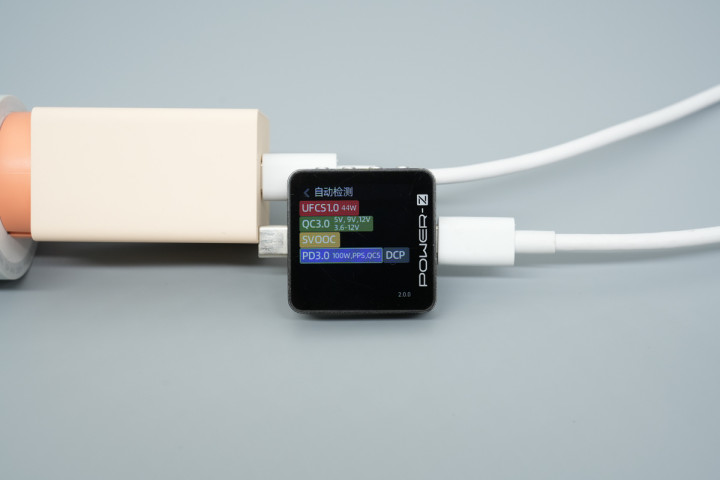

测得USB-C1口兼容UFCS、QC3.0/5、SVOOC、PD3.0、PPS、DCP充电合同。

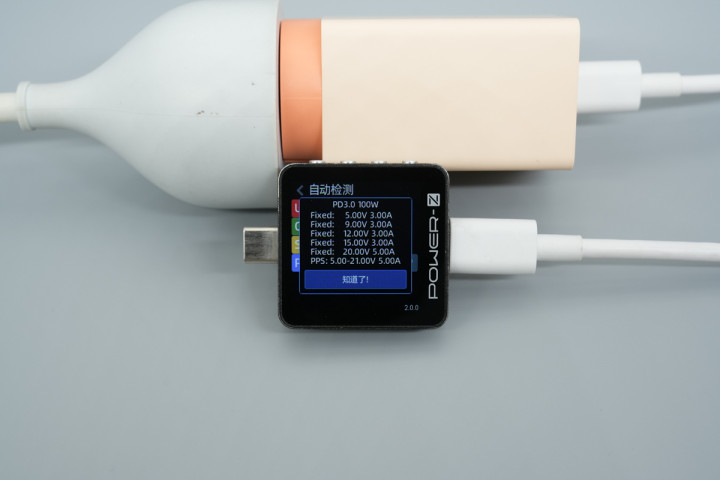

PDO报文表示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位,以及5-21V5A一组PPS电压档位。

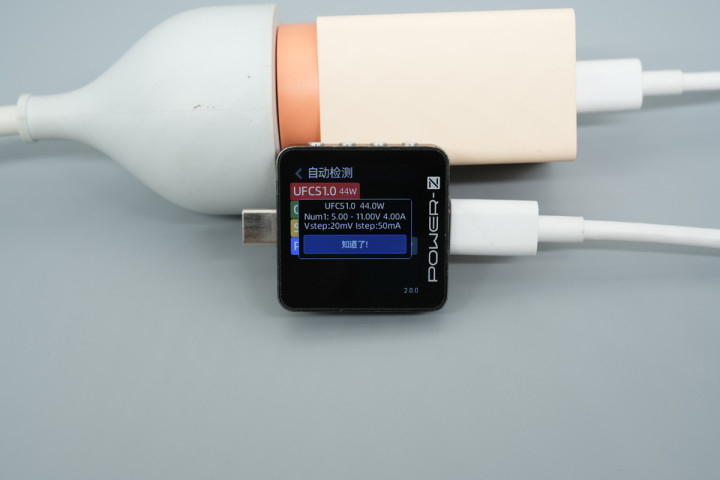

测得UFCS和会快充具备5-11V4A一组电压档位。

测得USB-C2口兼容合同和USB-C1口的一样。

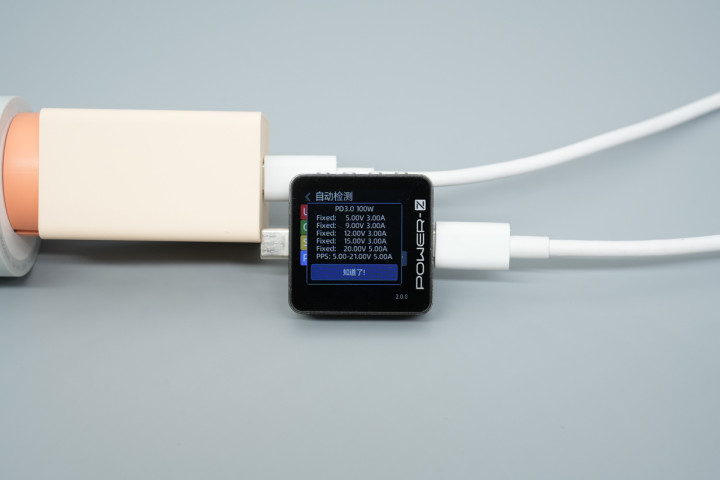

此外PDO报文也调换。

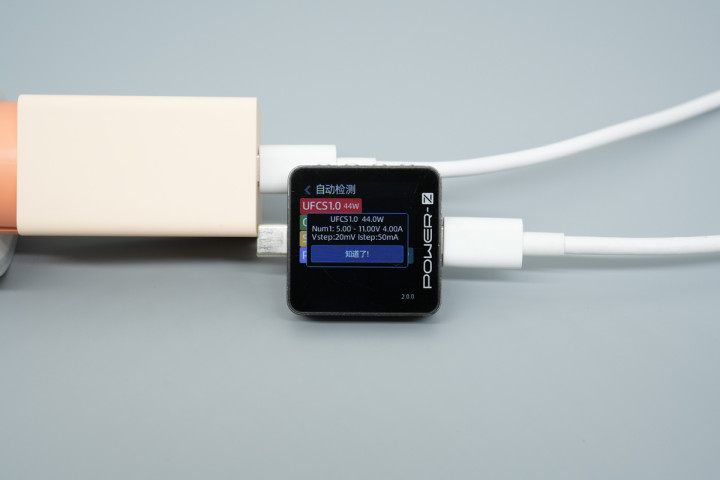

测得UFCS和会快充雷同具备5-11V4A一组电压档位。
OPPO 120W小方瓶氮化镓充电器拆解

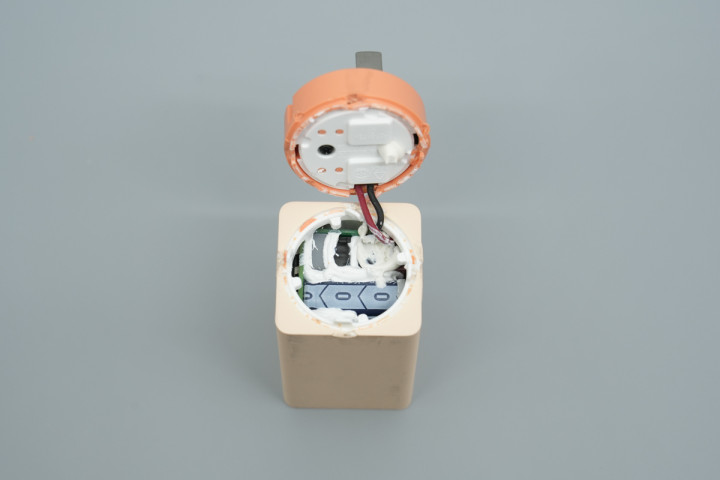

将机身输入端“瓶盖”外壳终止,插脚取舍白色塑料壳以及螺丝进行固定和阻拒绝缘保护。

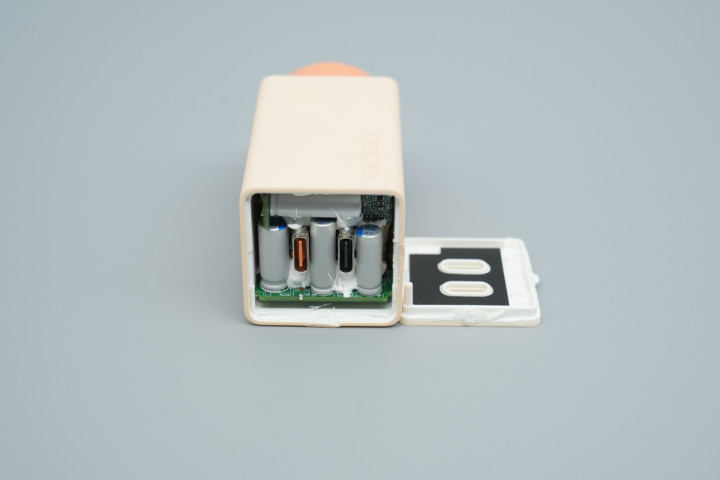

将另一端外壳终止,通俗取出里面PCBA模块。

取出PCBA模块后不错看到,壳体内侧贴有石墨散热贴纸,同期取舍麦拉片阻拒绝缘。

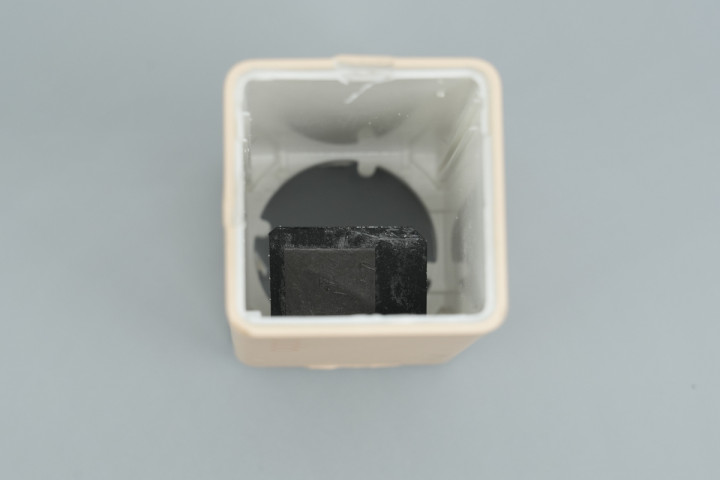

顶部外壳作念了雷同的散热惩处。

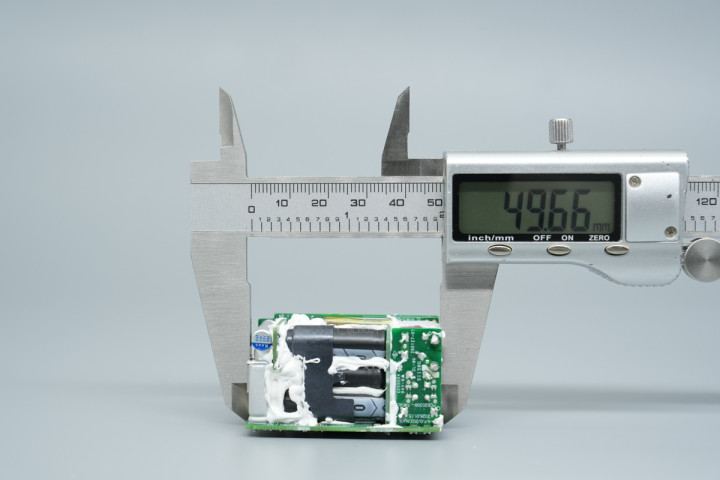

测得PCBA模块长度为49.66mm。

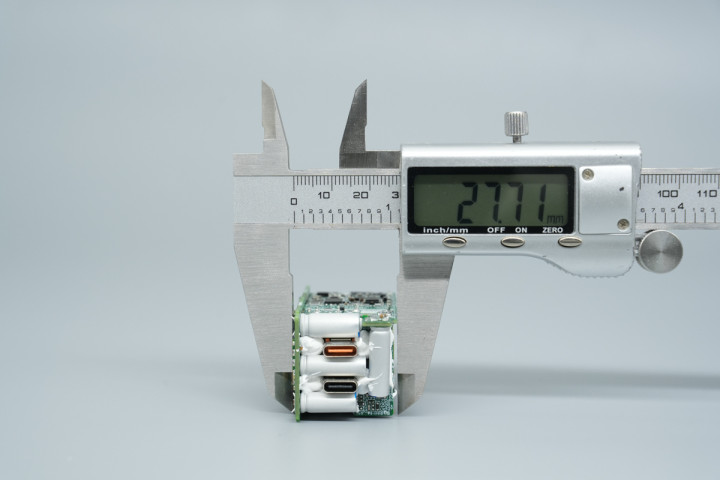

宽度为27.71mm。

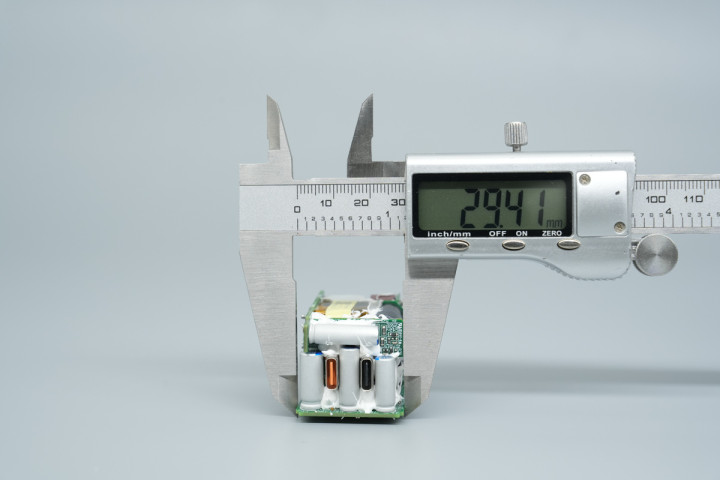

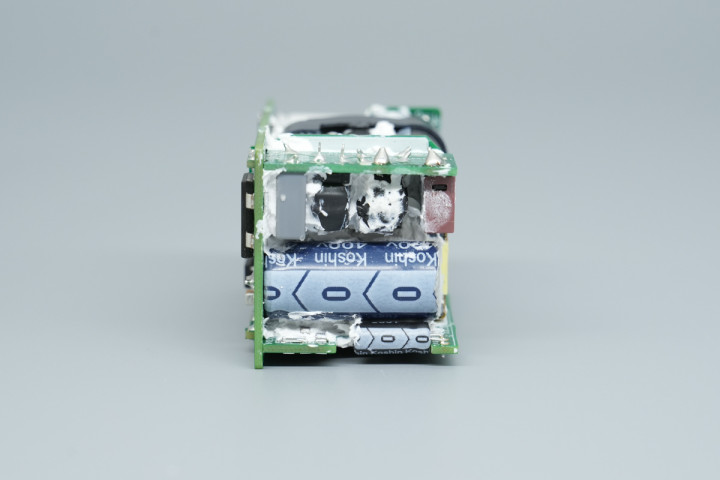

厚度为29.41mm。

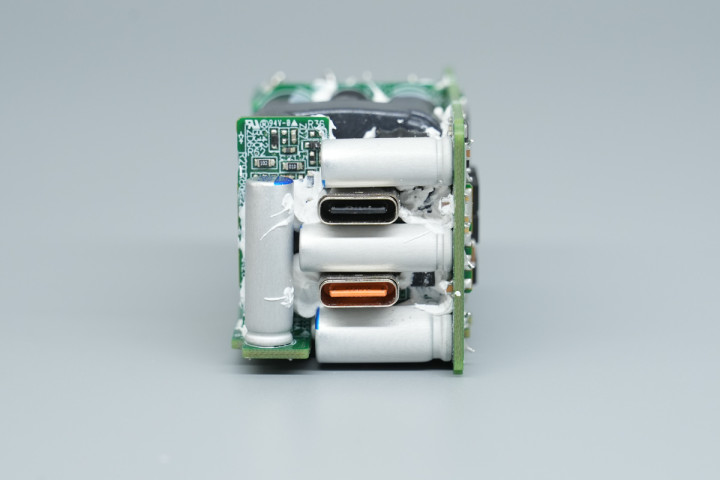

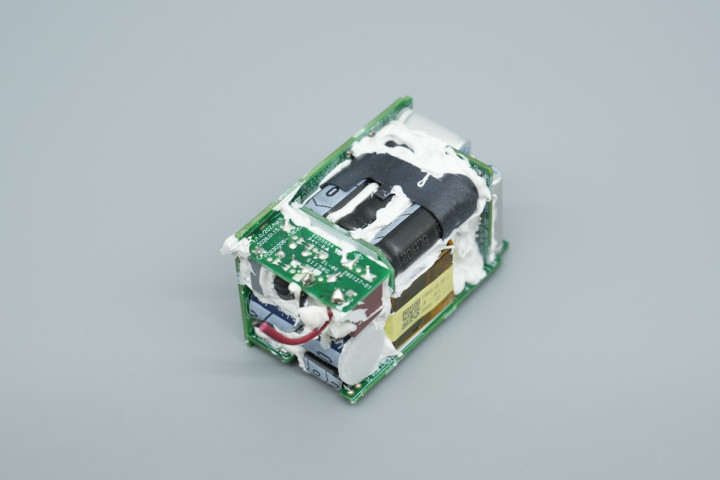

PCBA模块由多块小板堆叠假想,电容顶部套有塑料壳绝缘,同期器件间的舛错填充白胶加固。

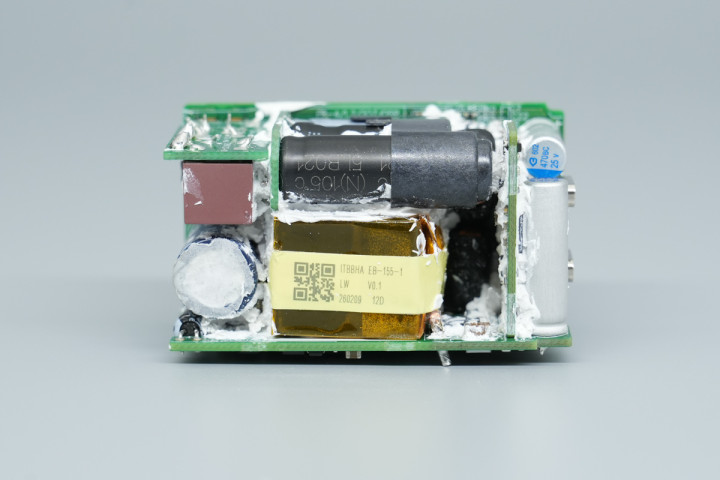

将白胶清算干净,模块中心区域布局高压滤波电解电容、变压器等器件,全体谈判布局紧凑有序。

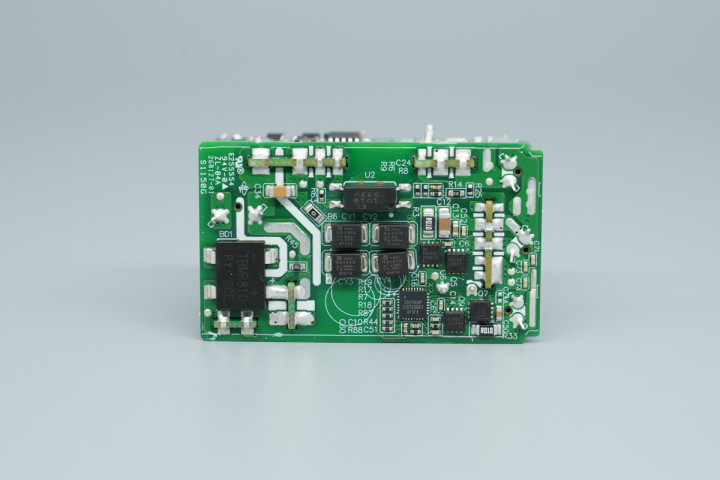

底部主板后头设有整流桥、光耦、贴片Y电容、同步升降压递次器以及同步升降压开关管。

PCBA模块输入端两侧焊合小板,主板以及侧边小板上分离焊合高压滤波电解电容和主控芯片供电电容。

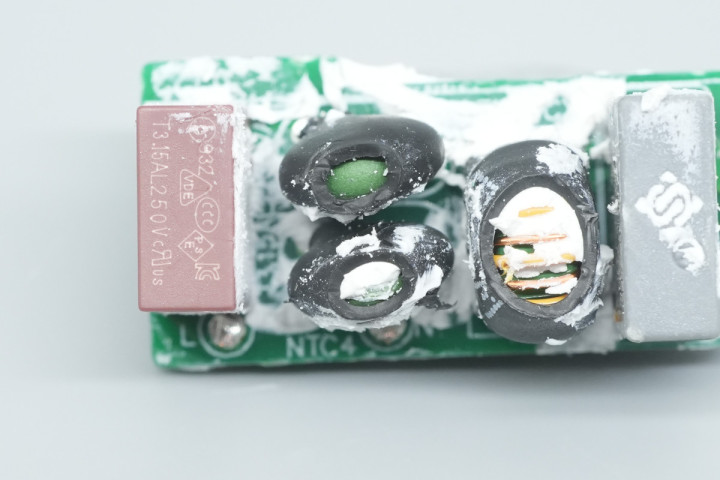

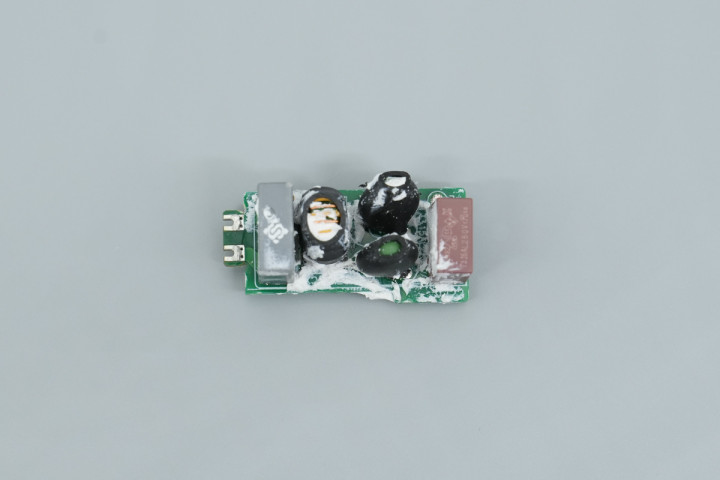

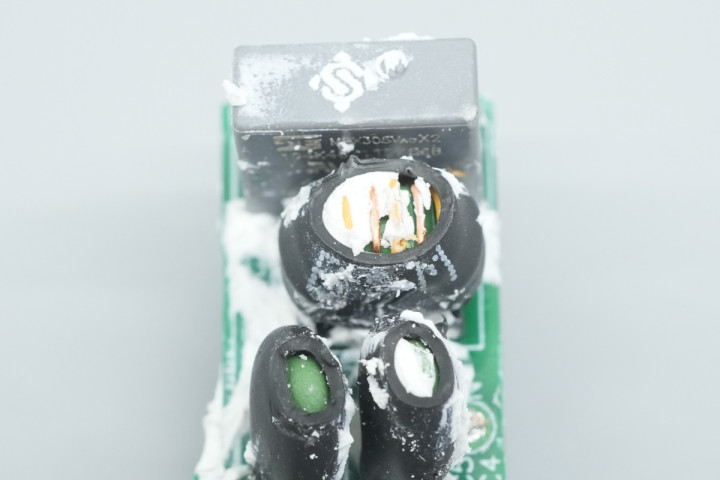

将输入小板拆下,正面设有保障丝、NTC热敏电阻、共模电感以及安规X2电容。

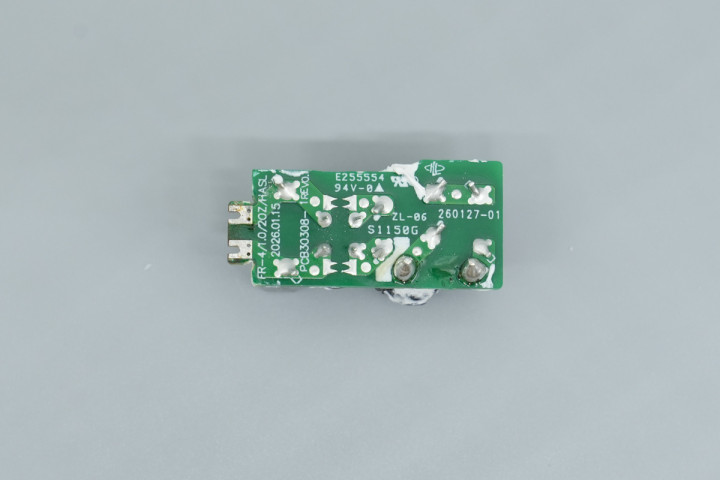

小板后头无器件。

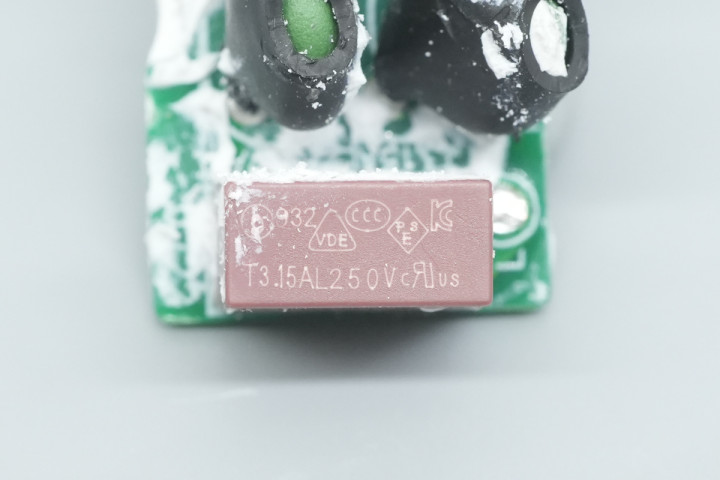

保障丝来自贝特电子,出料号932,规格为3.15A 250V。

两颗NTC热敏电阻用于把握上电浪涌电流,外衣热缩管绝缘保护。

共模电感用于滤除EMI干豫,雷同外衣热缩管绝缘保护。

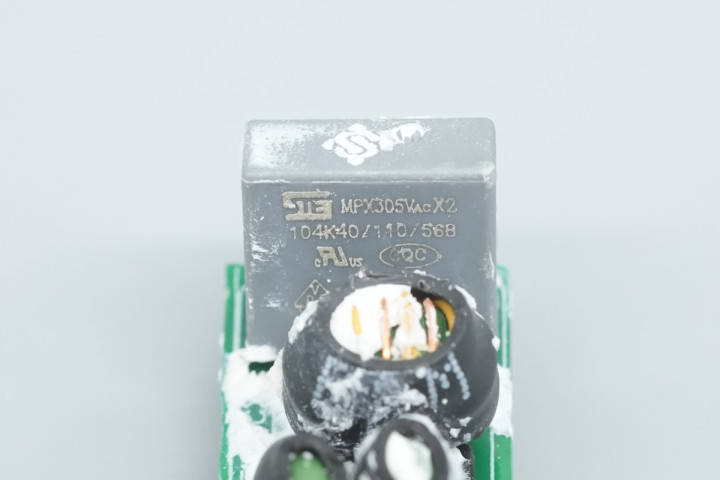

安规X2电容来自STE松田电子,容量0.1μF。

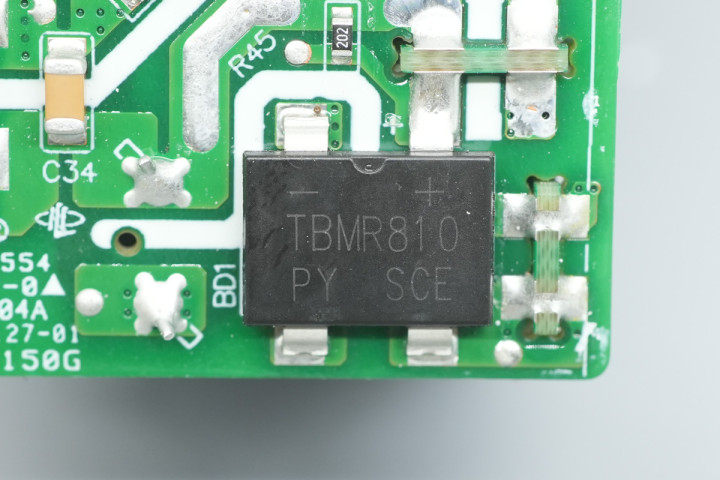

整流桥来自PY平伟,型号TBMR810,规格为8A1000V,取舍TBM封装。

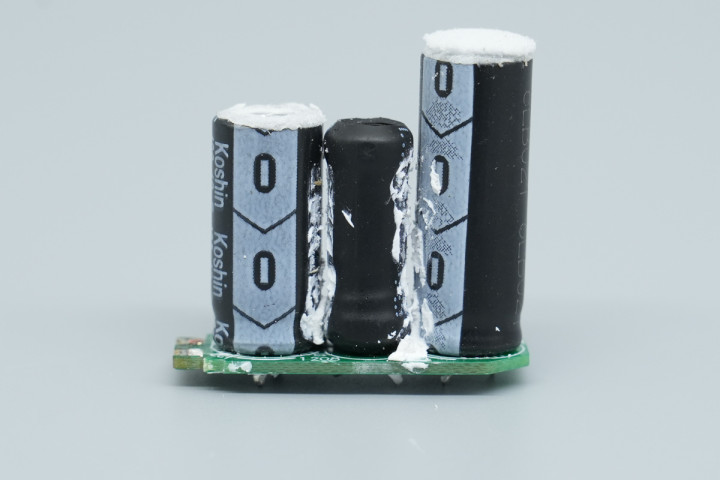

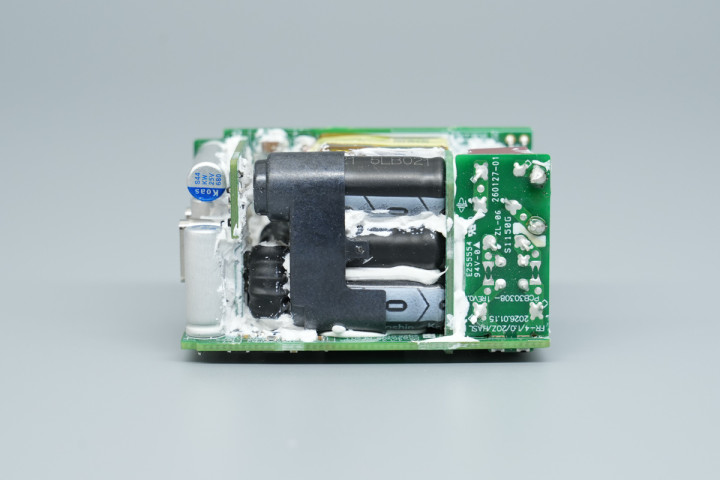

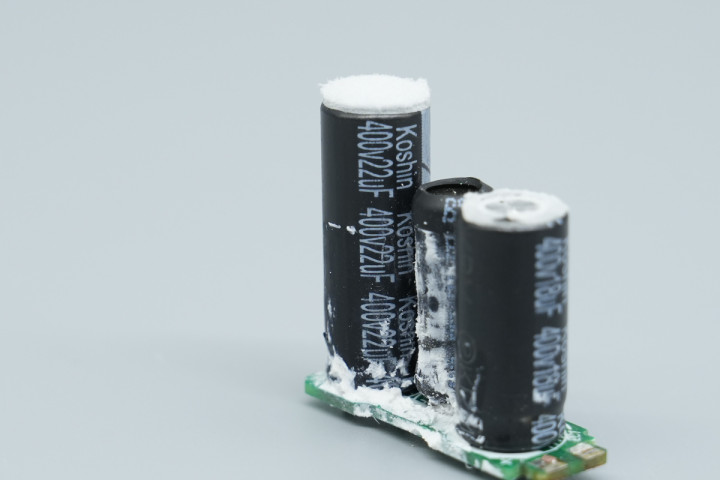

模块一侧,另外两颗高压滤波电解电容以及差模电感雷同取舍小板提拔焊合,同期顶部套有塑料壳。

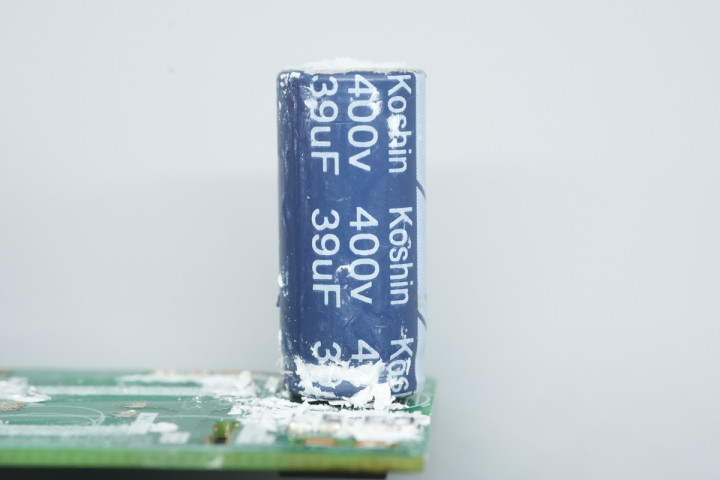

主板上的高压滤波电解电容来自Koshin东佳,规格为400V39μF。

小板上的高压滤波电解电容亦然来自东佳,规格为400V22μF。

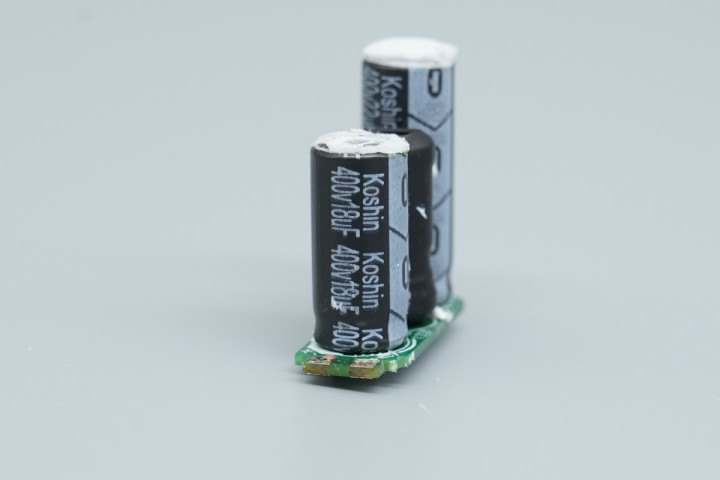

另一颗规格为400V18μF。

差模电感外衣热缩管绝缘保护。

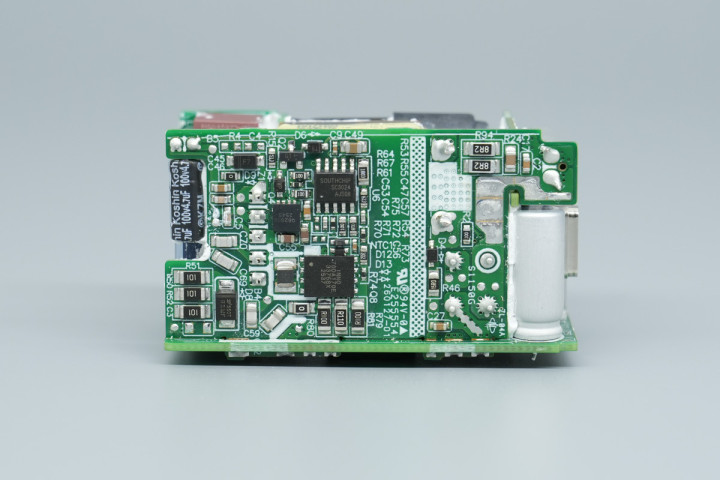

另一侧小板后头设有电源主控芯片以及低级开关管。

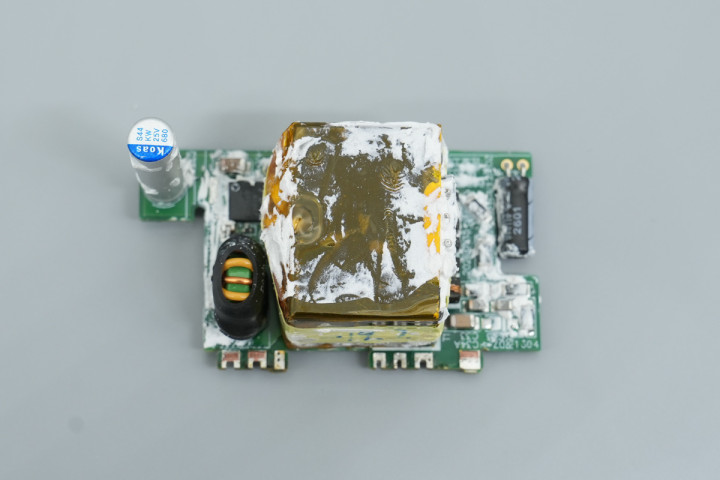

将板子拆下,正面除主控芯片供电电容以及变压器外,还设有同步整流递次器、同步整流管、滤波电感以及滤波固态电容。

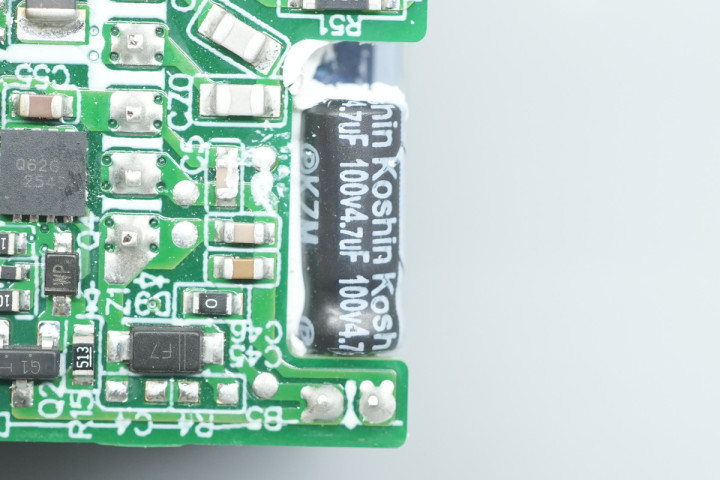

主控芯片供电电容亦然来自东佳,规格为100V4.7μF。

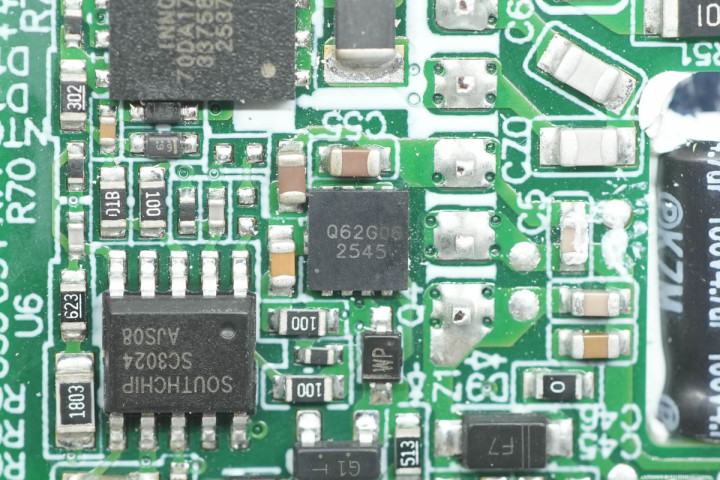

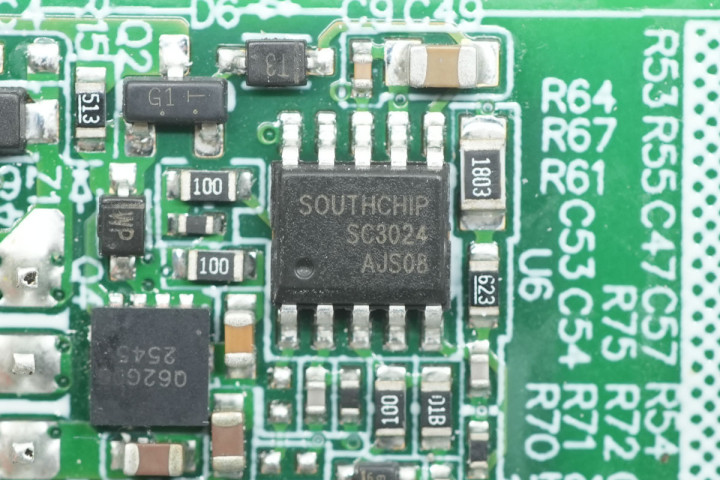

电源主控芯片来自南芯科技,型号SC3024,取舍SSOP10封装。

低级开关管来自扬杰,型号YJQ62G06A,NMOS管,耐压60V,导阻7.5mΩ,取舍DFN3333-8L封装。

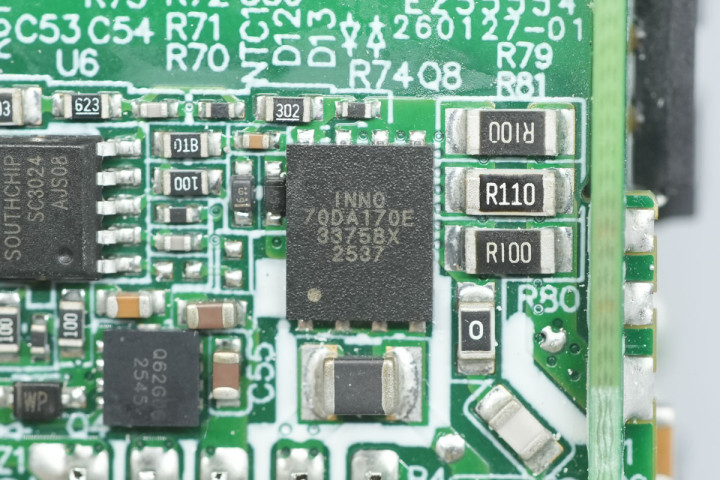

另一颗低级开关管来自英诺赛科,型号INN700DA170E,这是一颗耐压700V的增强型氮化镓单管,器件瞬态耐压达800V,典型导阻仅132mΩ,赈济更高功率应用。
INN700DA170E赈济超高开关频率,无反向复原电荷,具有极低的栅极电荷(典型值2.1nC)和输出电荷(20.4nC),稳妥JEDEC圭表的工业应用条目,内置ESD保护,稳妥RoHS、无铅、欧盟REACH法例,适用于AC-DC篡改、DC-DC篡改、图腾柱PFC、快充充电及高密度高效果电源篡改等应用。取舍DFN5×6封装。

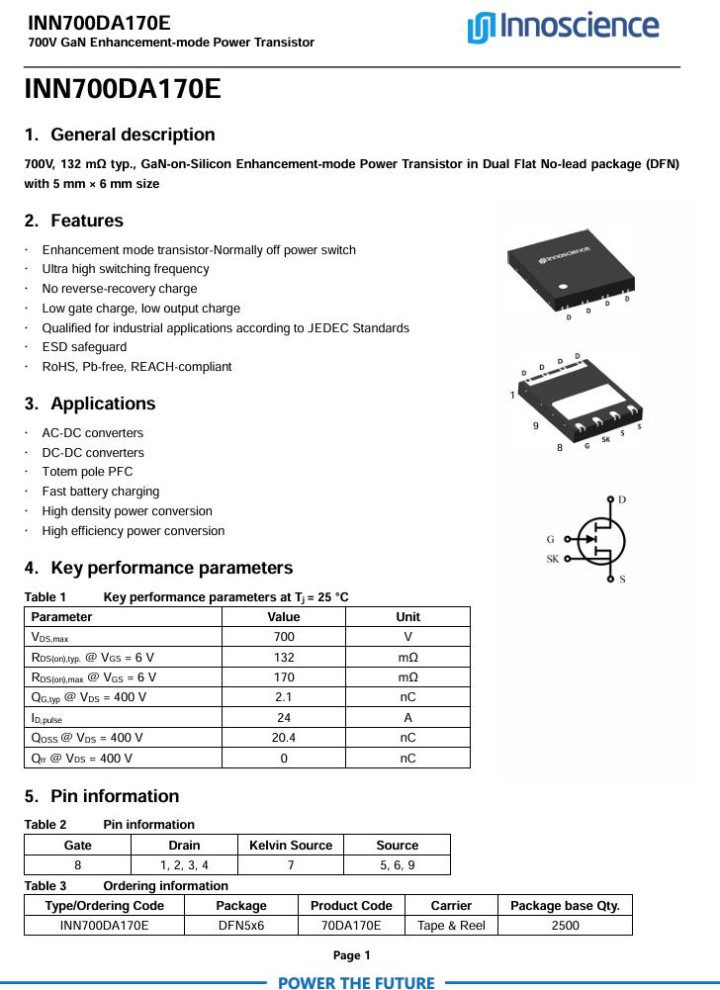

英诺赛科 INN700DA170E 府上信息。
充电头网通过拆解了解到,英诺赛科氮化镓芯片当今已被三星,OPPO,VIVO,梦想,雅迪,LG,华硕,安克,努比亚,倍念念,亚博体彩app绿联,闪极等多家著明品牌和厂商所取舍,出货量龙套20亿颗。

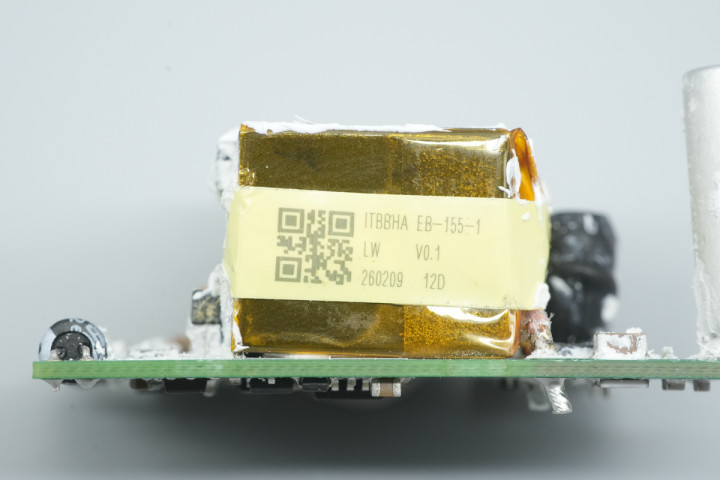

变压器特写。

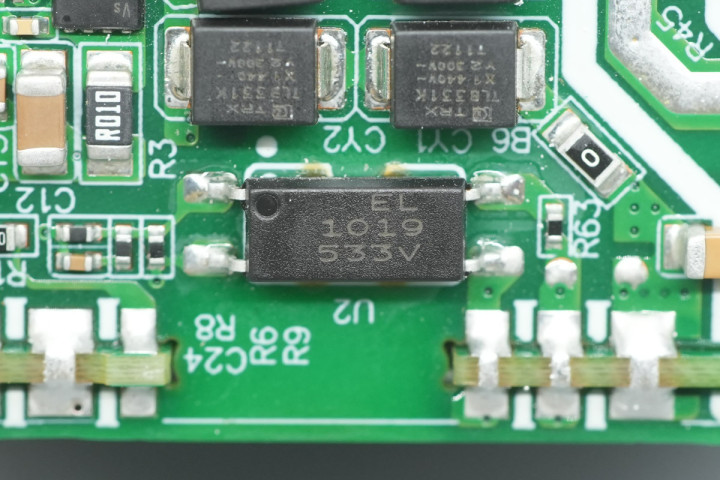

亿光EL 1019光耦用于输出电压响应。

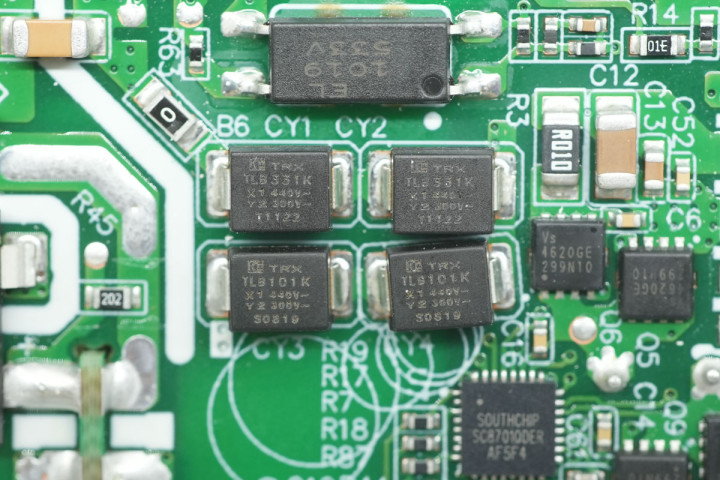

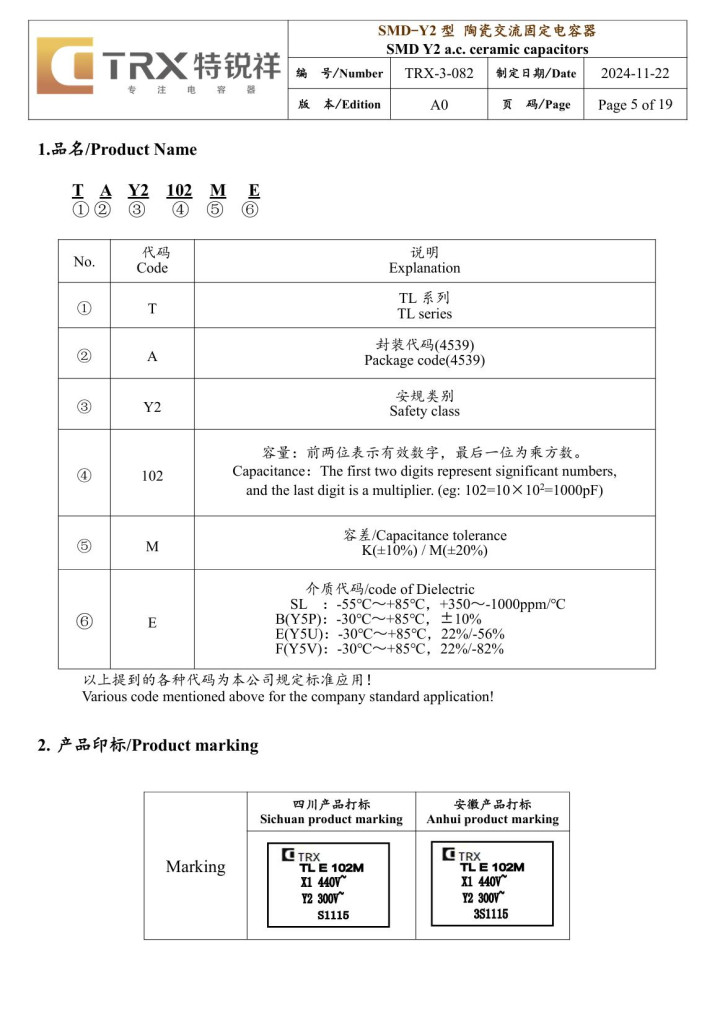

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、分量轻等特质,相配恰当应用于氮化镓快充这类高密度电源居品中。两两料号分离为TBY2331KB和TBY2101KB。

充电头网了解到,特锐祥贴片Y电容除了被倍念念高通QC5认证100W氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超等闪充氮化镓充电器、梦想90W闪充双口氮化镓充电器、努比亚65W氘锋氮化镓充电器等数十款大功率充电器使用外,也可应用于海陆通20W充电器、第一卫20W快充小冰粒充电器、贝尔金20W氮化镓充电器等品牌20W迷你快充上,性能取得客户一致认同。

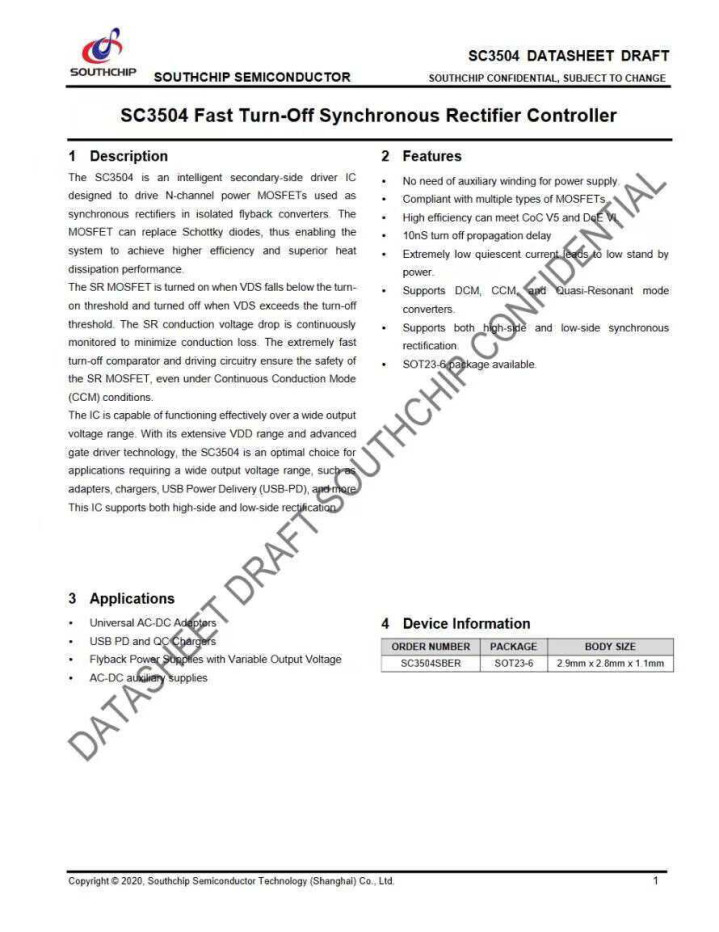

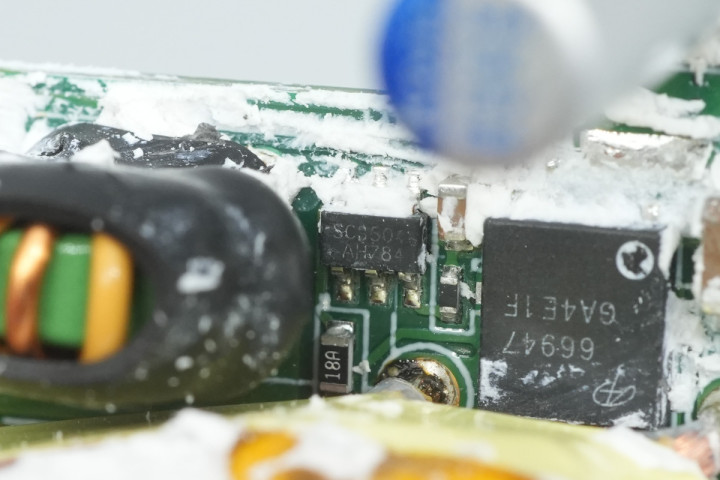

同步整流递次器取舍南芯科技SC3504,专用于驱动阻隔式反激变换器中的同步整流N沟谈功率MOSFET。该MOSFET可替代肖特基二极管,从而权臣栽植系统效果并优化散热性能。
SC3504通过及时监测漏源极电压(VDS)达成精确递次:当VDS降至开启阈值时启动同步整流管导通,当VDS额外关断阈值时立即关断。合手续监控同步整流的导通压降以最小化传导损耗,其超高速关断相比器与驱动电路假想可确保同步整流MOSFET即使在运动导通花样(CCM)下也能安全启动。

SC3504赈济超宽输出电压范围责任,凭借其无边的VDD责任范围和先进的栅极驱动时代,SC3504成为适配器、充电器、USB供电(USB-PD)等宽输出电压应用的盼望取舍。同期赈济高边和低边两种整流建立决议。

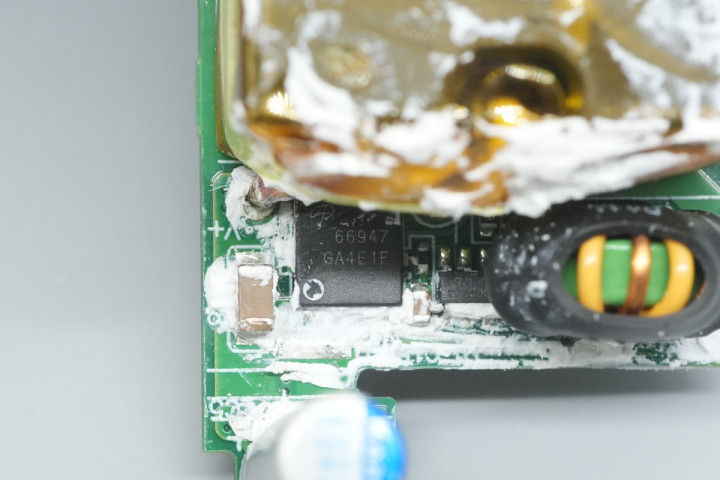

同步整流管来自AOS万国半导体,型号AONS66947,NMOS,耐压100V,导阻2.9mΩ,取舍DFN5*6封装。

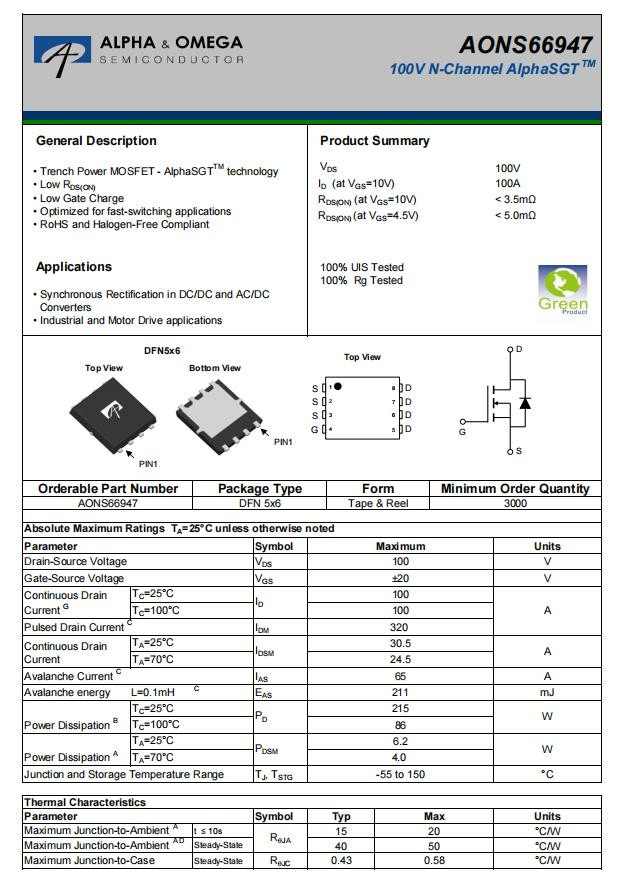

AOS万国半导体AONS66947府上信息。

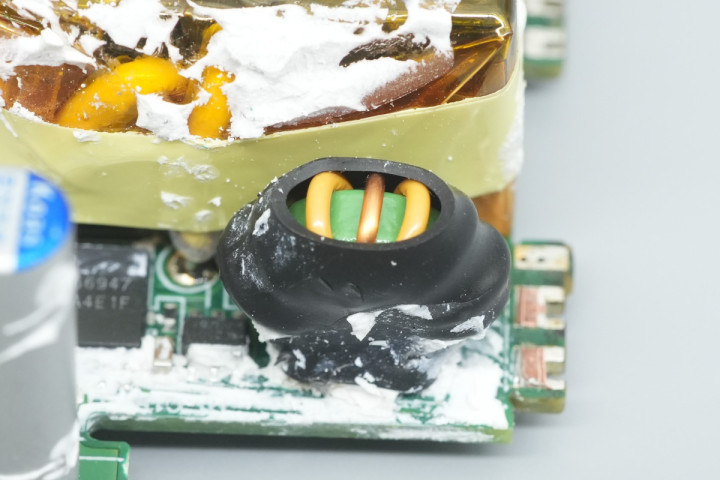

滤波电感外衣热缩管绝缘保护。

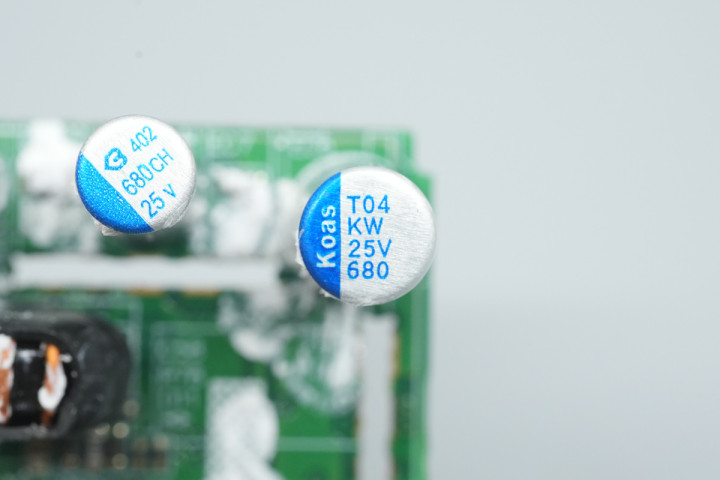

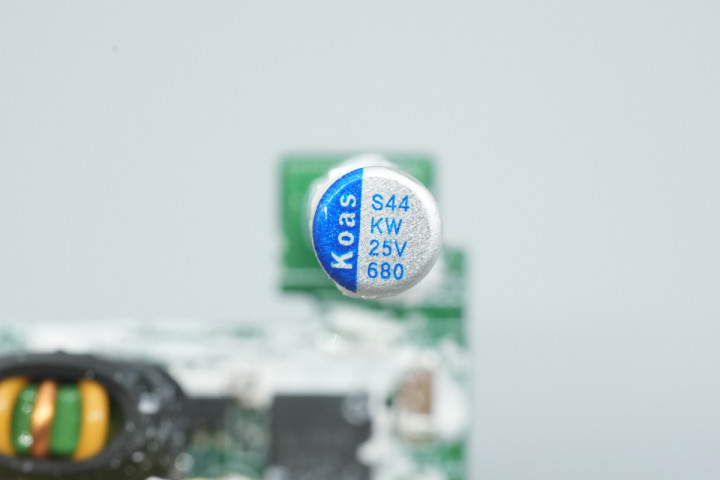

输出滤波固态电容来自东佳,规格为25V680μF。

输出端设有另外三颗固态滤波电容,两个USB-C接口母座取舍小板焊合。

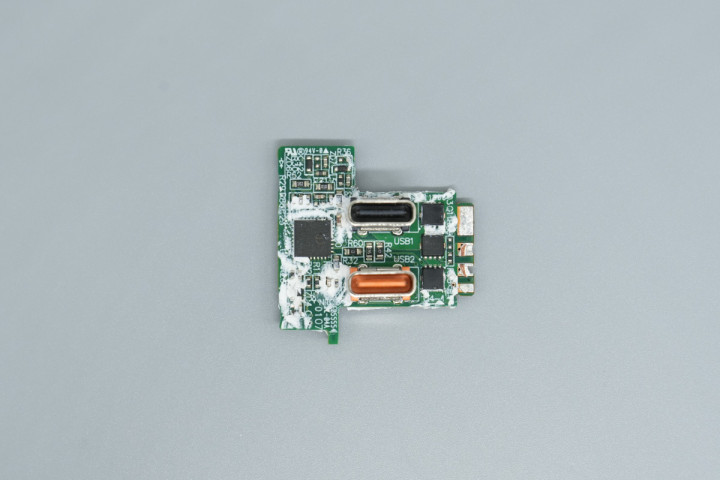

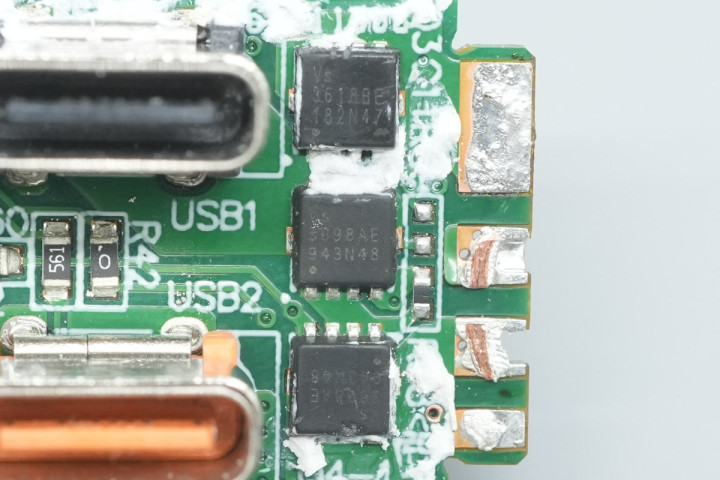

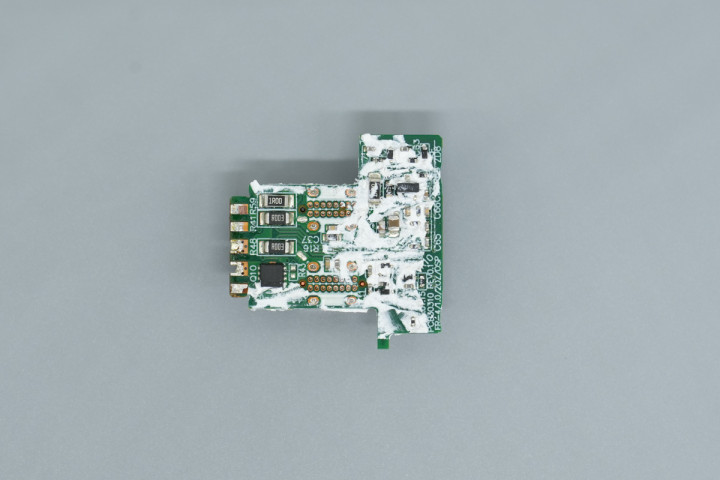

将小板拆下,正面设有合同芯片以及VBUS开关管。

小板后头也设有一颗VBUS开关管。

另一颗同步整流输出滤波固态电容亦然来自东佳,规格雷同是25V680μF。

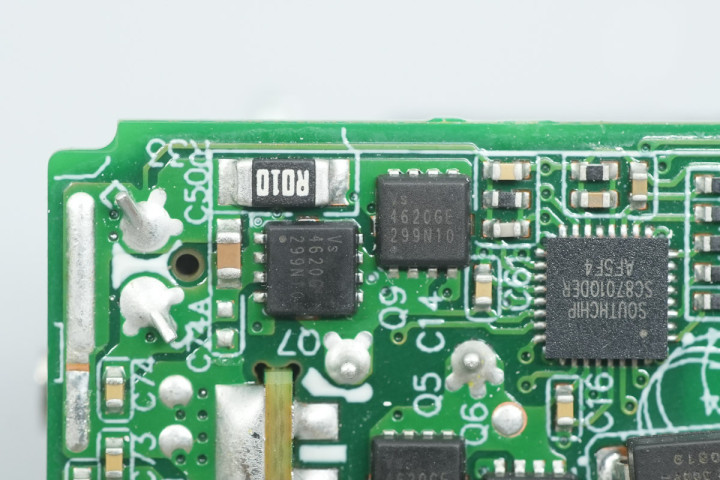

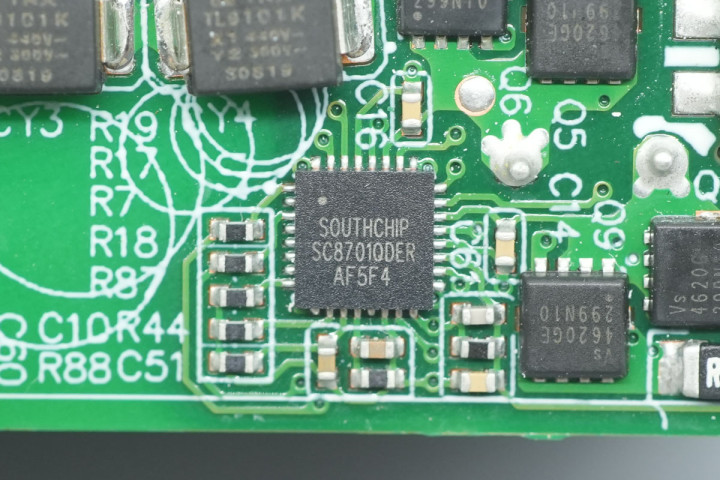

同步升降压递次器来自南芯科技,型号SC8701,这是一款同步4管升降压递次器,不论输入电压是高、低或就是输出电压,它皆不错达成输出稳压。
SC8701领有超宽范围输入输出电压,赈济2.7-36V的应用范围,兴奋客户的不同需求。同期取舍业界率先的10V驱动器电压,充分应用外置功率管以达到最高的篡改效果。

SC8701取舍电流花样递次升压,降压大致升降压,并可用外部电阻调遣开关频率以及输入输出限流值,最大递次地在兴奋不同应用需求的同期简化假想。
SC8701赈济包括输入限流,输出限流,动态输入功率调遣,里面最高电流限流,输出过压保护,短路保护以及过温保护等一系列保护功能以确保系统能稳妥多样颠倒情况。取舍32脚4x4QFN封装。

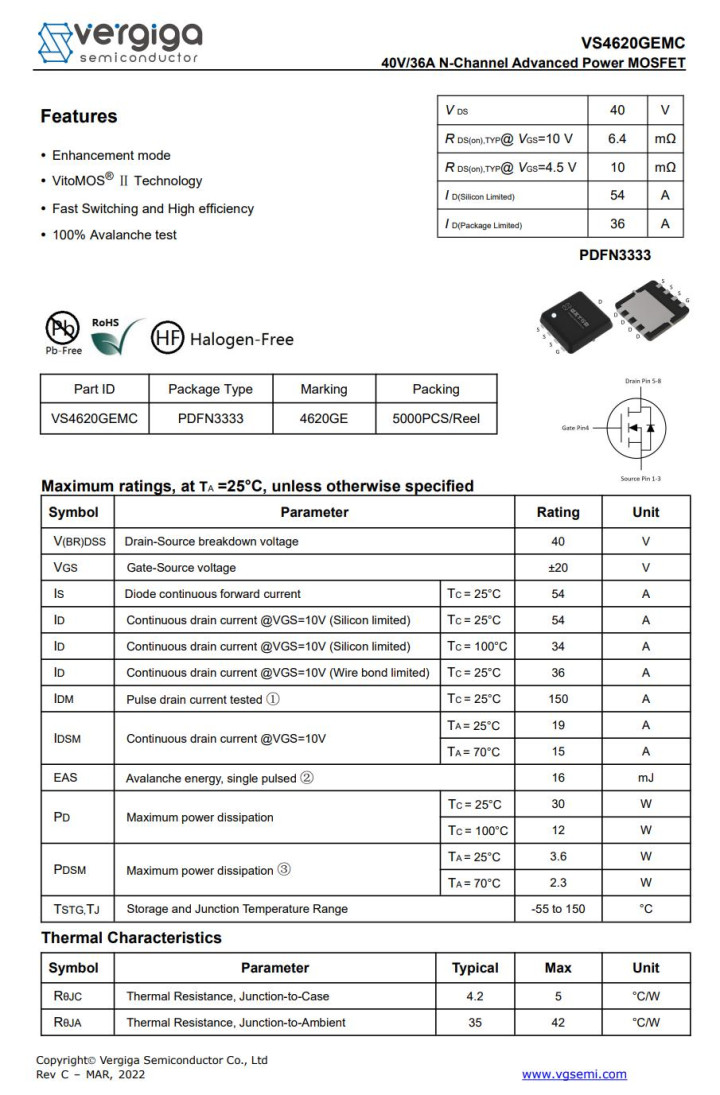

威兆半导体 VS4620GEMC 府上信息。

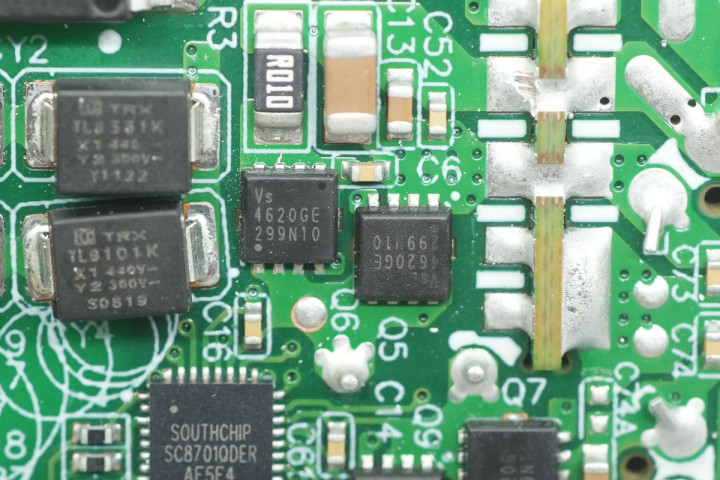

另外两颗威兆半导体VS4620GEMC同步升降压开关管特写。

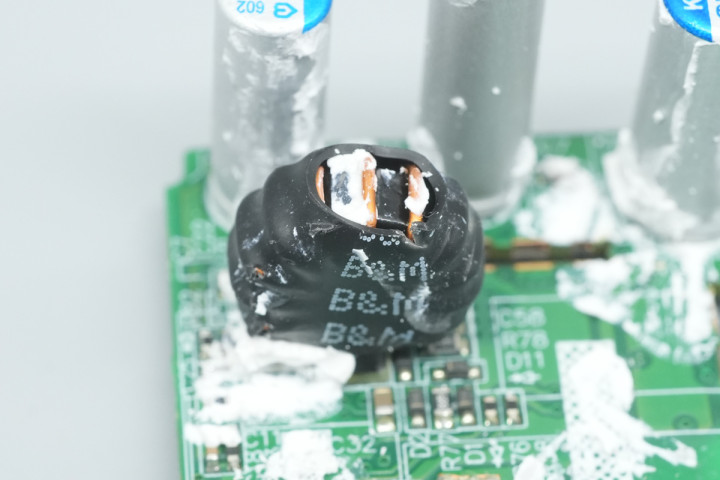

搭配的升降压电感外衣热缩管绝缘保护。

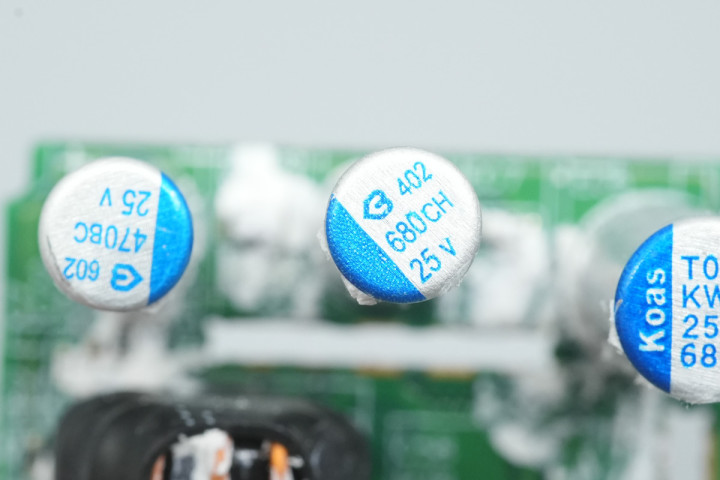

升降压输出滤波固态电容来自绿对峙,规格为25V680μF。

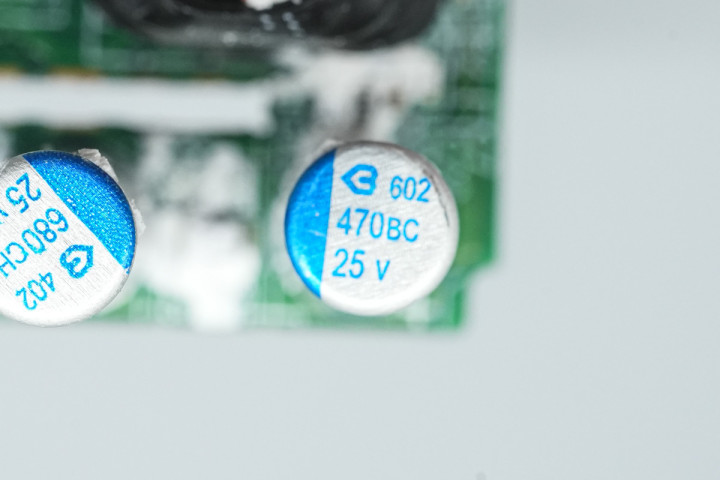

另一颗亦然来自绿对峙,规格为25V470μF。

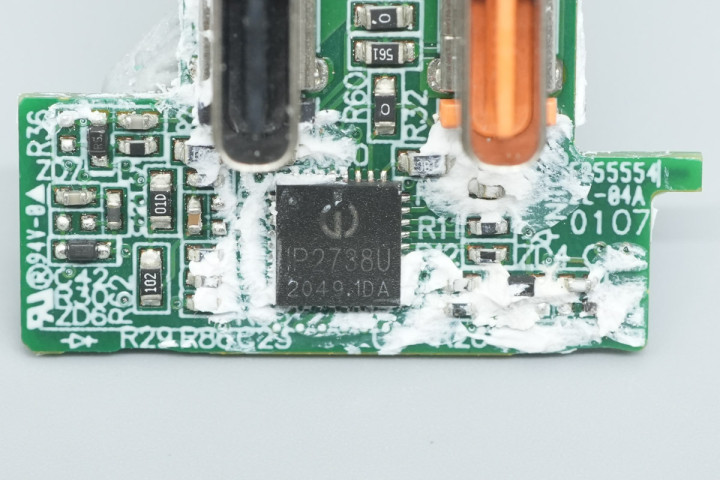

合同芯片取舍英集芯IP2738U,这是一颗赈济多个USB接口的合同芯片,赈济双口18-140W快充应用,具备清静的响应递次,具备清静的USB PD递次,颠倒于两颗IP2736整合到一颗芯片里面,快充规格与IP2736调换。赈济USB PD3.1 28V EPR档位,赈济UFCS和会快充,并赈济PD3.0/PPS等丰富全面的快充合同,兼容性相配好。
英集芯IP2738U内置四路清静的NMOS驱动,可用于多个接口输出递次,递次多个VBUS开关管进行输出端口切换以及两路电源并联递次,况兼赈济双路清静的过流、过压以及短路保护,确保使用安全。

英集芯IP2738U府上信息。


威兆半导体 VS3618BE 详备府上。

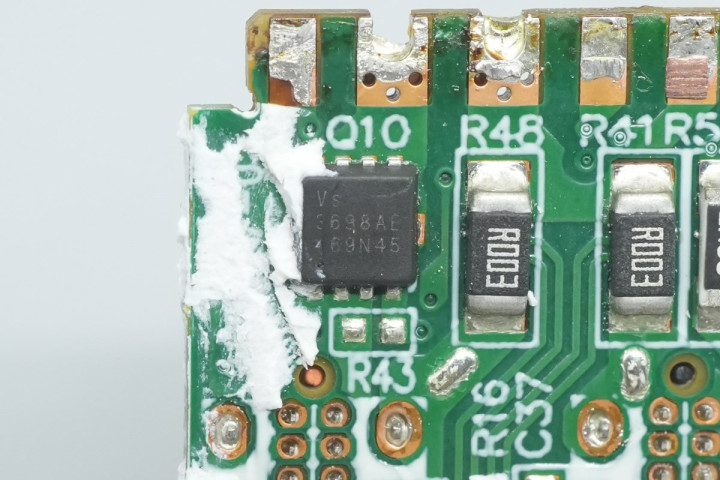

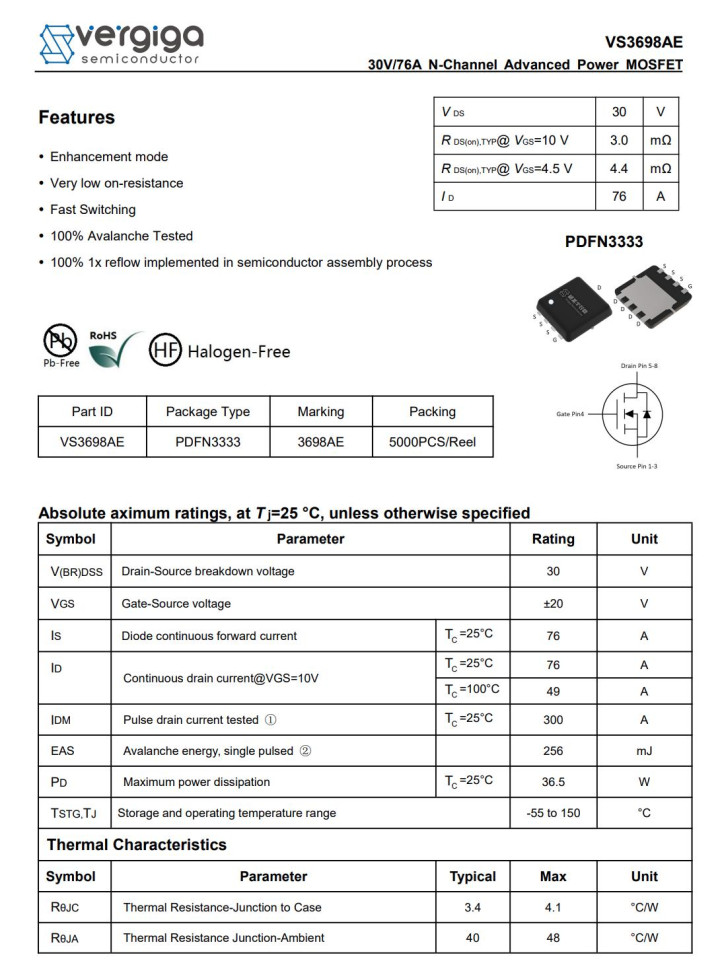

威兆半导体 VS3698AE 详备府上。

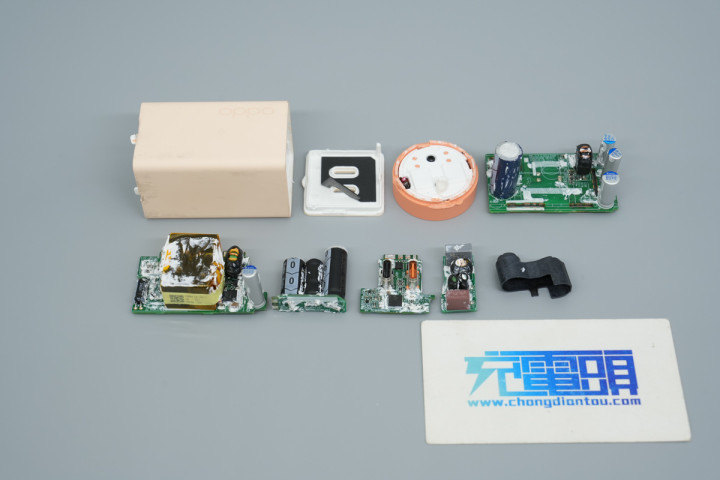

全部拆解一览,来张全家福。
充电头网拆解回首

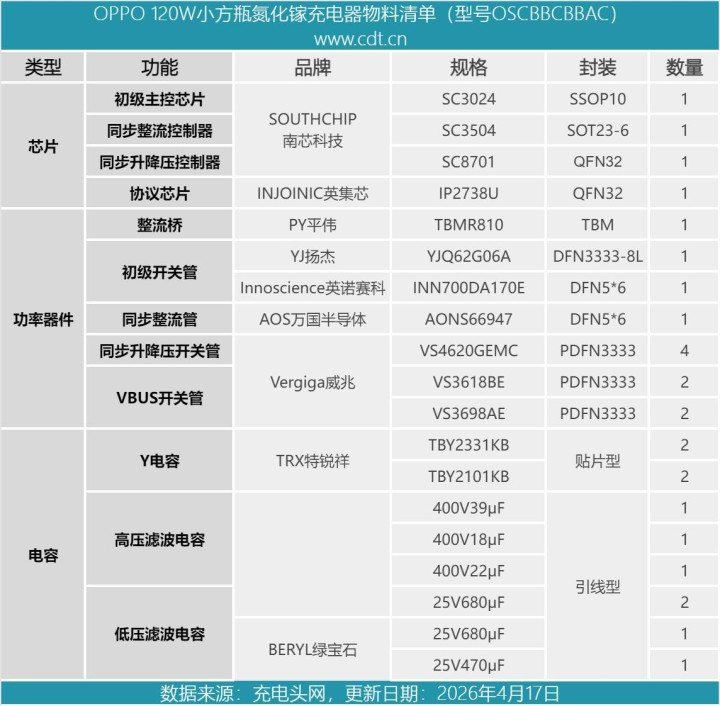

终末附上OPPO 120W小方瓶氮化镓充电器的中枢器件清单,通俗世界查阅。
OPPO 120W小方瓶双口超等闪充氮化镓充电器在外不雅上不绝了小方瓶系列的符号性假想,明媚暖阳配色搭配哑光机身,兼具好意思不雅与抗指纹秉性。可折叠插脚互助稳妥新国方针绝缘保护“瓶盖”,在栽植便携性的同期进一步保障了使用安全。
性能方面,双USB-C接口建立赈济多种快充合同,包括OPPO专有闪充、PD3.0、PPS以及UFCS和会快充,不论是为OPPO手机进行120W超等闪充,仍是为条记本提供65W PD快充,均能缓慢嘱咐。
通过拆解发现,居品里面取舍多块PCB板堆叠假想,空间应用率极高,器件之间填充白胶加固,并辅以石墨散热贴纸和麦拉片进行散热与绝缘。
居品基于南芯科技SC3024+SC3504电源决议假想亚博体彩,搭配英诺赛科INN700DA170E氮化镓功率器件以及AOS万国半导体的同步整流管。英集芯IP2738U双口合同芯片以及南芯SC8701达成双C口纯真功率分派,全体决议熟悉高效。
